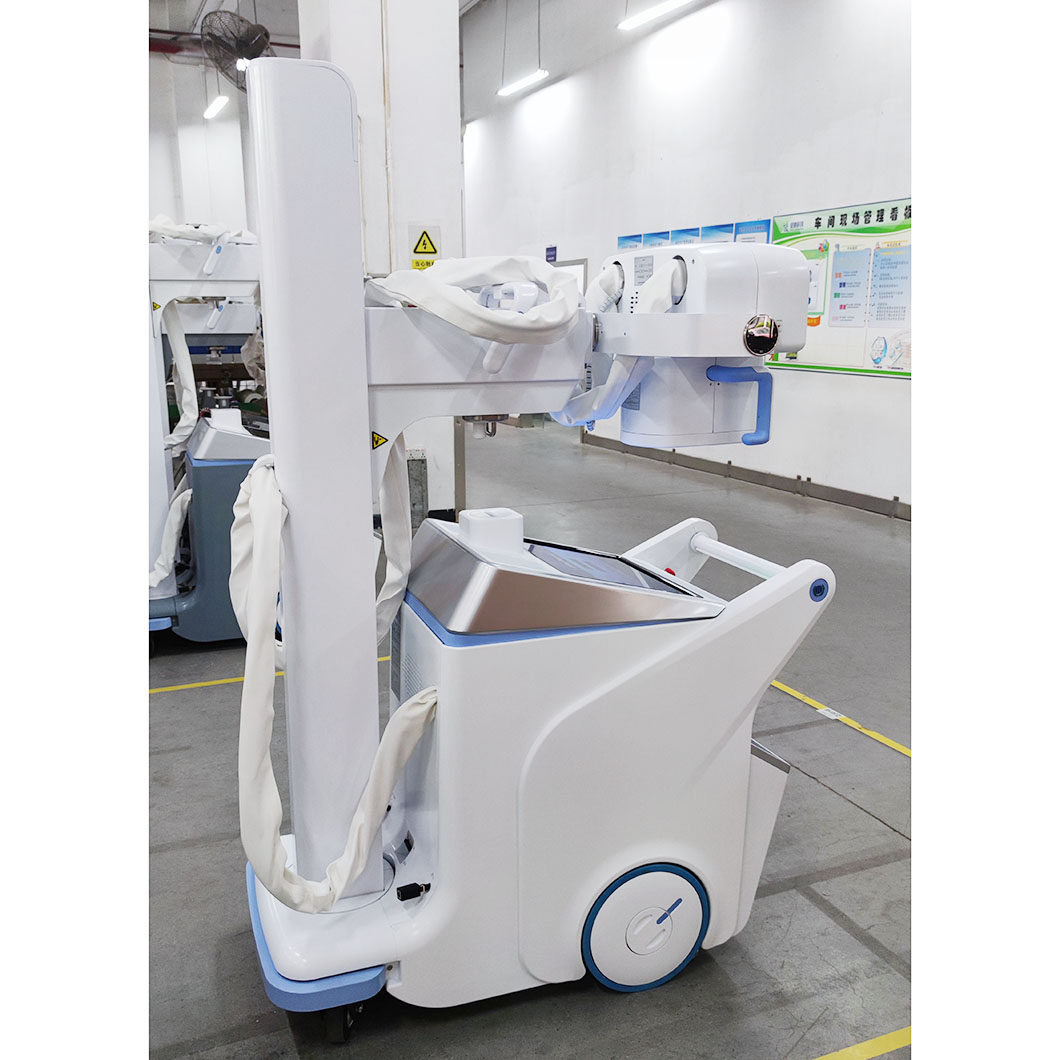

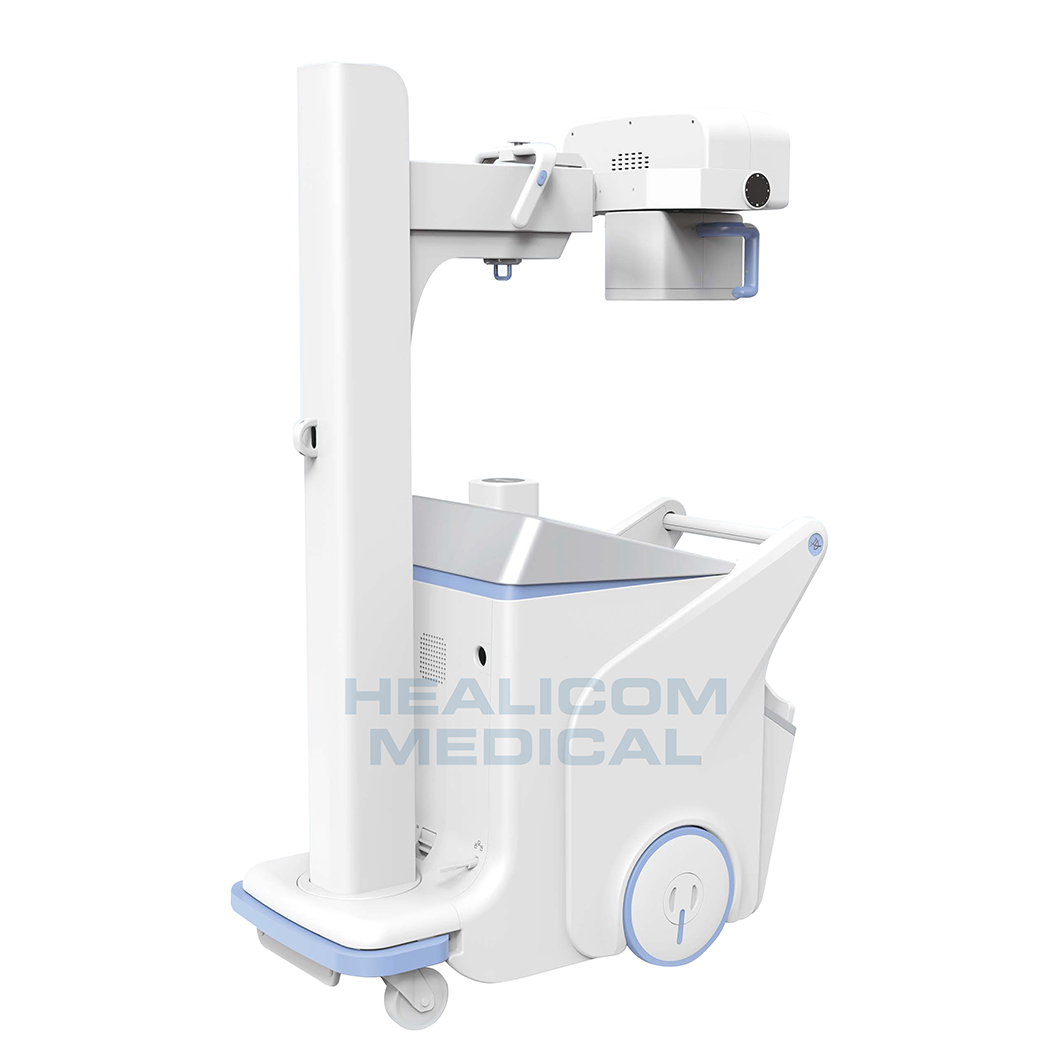

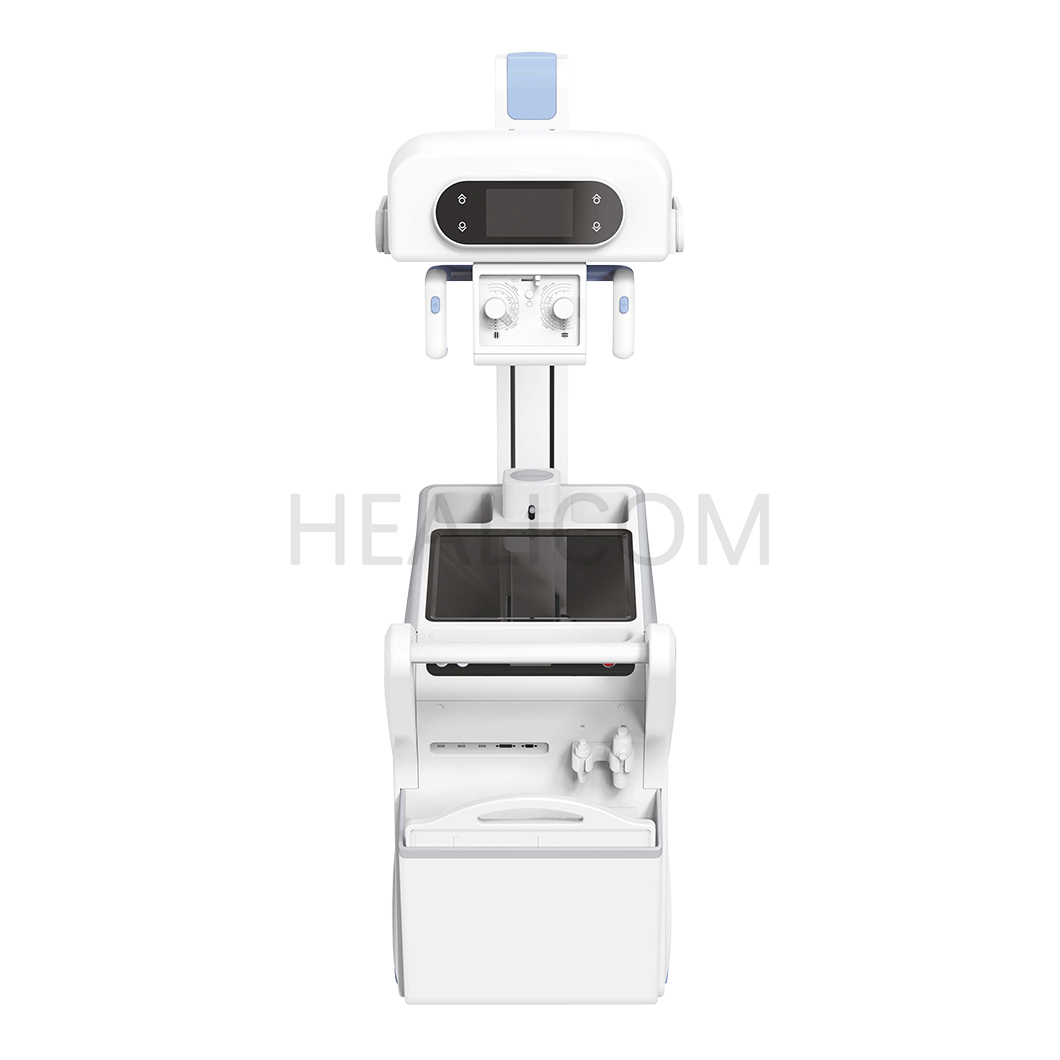

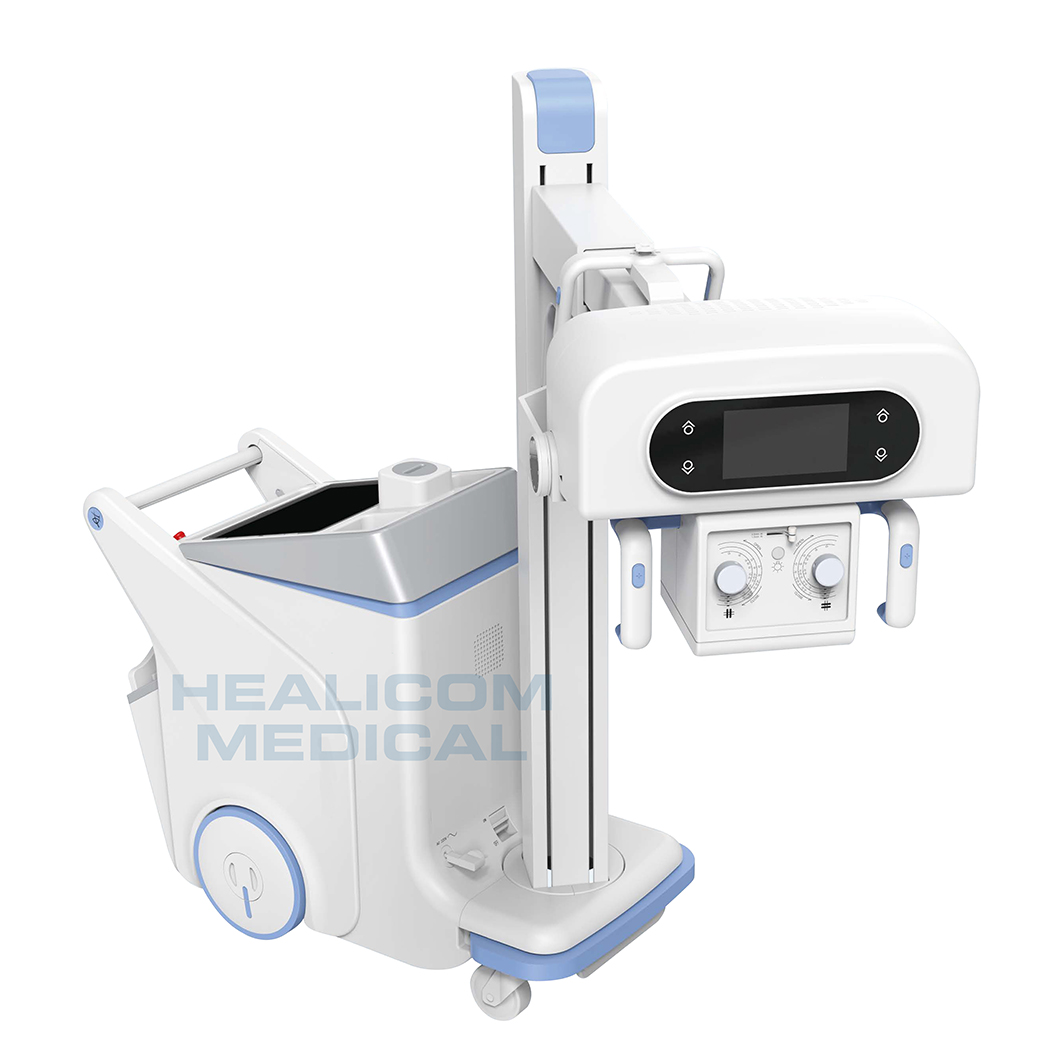

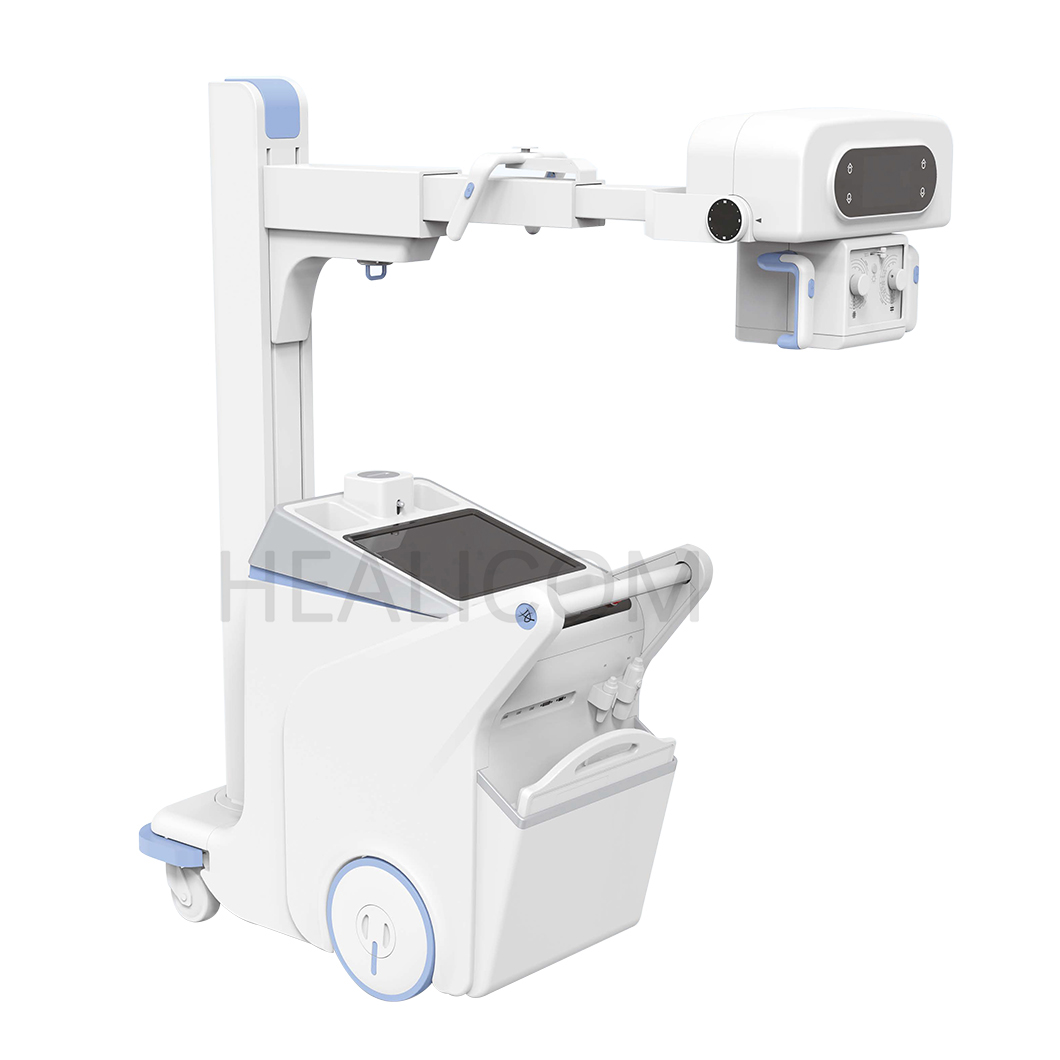

Productintroductie

1. De apparatuur wordt gebruikt voor digitale medische röntgenfotografie van alle lichaamsdelen naast het patiëntbed, mogelijk gemaakt door beweging met batterijondersteuning;
2. De apparatuur kan in combinatie met een röntgentafel en Bucky-staander worden gebruikt om digitale medische röntgenopnamen te maken van de borst, buik, ledematen, wervelkolom en andere delen, wat handig, snel, flexibel en nauwkeurig is;
3. De apparatuur kan voldoen aan de behoeften van digitale medische röntgenfotografie in kinderkamers, spoedeisende hulpafdelingen, IC's, orthopedie, operatiekamers en andere afdelingen.

Configuraties

1. Vlakke Paneel Detector

Detectortechnologie: Draadloze a-Si Flatscreen Detector
Scintillatormateriaal: CsI
Afbeeldingsgrootte: 350mm x 430mm (14"×17" inch)
Statische Pixelmatrix: 2500 x 3052 pixels
Effectieve Pixels: 7,63 miljoen
Pixelgrootte: 140μm
Ruimtelijke Resolutie: 3.5lp/mm
Uitvoer Grijswaarde: 16bit
Afbeeldingsvoorbeeldtijd: 2s (draadloos) / 1s (met draad)
Batterijstandbytijd: 10u
Verbinding: Draadloos / Draad
Opnametijd: ≤7s
Voeding: AC 100~240V, 50/60Hz, 20W
Bestandbaarheid: IPX4
Afmetingen: 383 x 460 x 15 mm
Gewicht: 3,3 kg
Bedrijfstemperatuur omgeving: 10~40 °C
Bedrijfsluchtvochtigheid relatief: 30~75 %



2. Hoogfrequentgenerator

Methode hoogspanningsopwekking: hoogfrequent invertertype
Nominale uitvoerkracht: 32kW
Maximaal uitgangsvermogen: ≥40 kW
Maximale buisspanning: ≥150 kV
Frequentie: 50 kHz/60 kHz ±1 Hz
kV-bereik: 40-150 kV, stap van 1 kV
mA-bereik: 50-400mA
Maximale buisstroom: ≥400mA
mAs-bereik: 1-630mAs
Maximaal product van buisstroom en tijd: ≥630mAs
Ingangsspanning: AC 220V~230V~
Met tweestaps handrem voor belichting
Met afstandsbediening voor belichting
Met functie voor vertraagde belichting
Drie standaard belichtingsconfiguraties: bekabeld, draadloos, softwareoplossing
Ondersteunt draadloze overdracht van beelden
DC-expositie (Intelligente dosisregeling)



3. Röntgenbuis (Siemens SDR 150/30/50-1)

Focus: 0,6/1,0 mm
Maximale uitgangsspanning: 150 kV
Anode warmtecapaciteit: 330 kHU
Anodehoek: 12°
Anode toerental: 10800 rpm

3. Collimator

Bediening: Handmatig
Filter: 1,2 mm Al
Verlichting: LED-lamp
Anti-botsingsrubberen behuizing
7-inch collimator bedieningsinformatiescherm
Laser-afstandsmeting en SID-weergave



5. Mobiele standaard

Inductief batterijondersteund aandrijfdesign, lineaire en soepele beweging, ondersteunt bediening met één hand
Verticaal bewegingsbereik van het midden van de röntgenbuis langs de kolom: 580-1800 mm
Telescopische uitbreiding van het midden van de buis tot de rand van de kolom: ≥450 mm
Het midden van de buis beweegt op en neer langs de kolom: >1200 mm
Telescopisch bewegingsbereik van het midden van de röntgenbuis langs de zijkant van de kolom: 720-1220 mm
Horizontaal rotatiebereik van de standaardkolom: ±315°
Collimator rotatiebereik langs de verticale as: ±90°
Afmetingen mobiele standaard: 1230 × 580 × 1820 mm
Breedte hoofdlichaam: ≤580 mm
Afstand vanaf de onderkant tot de grond ≤60 mm
Anti-botsfuncties: collimator botsbeveiliging voor het menselijk lichaam, botsremfunctie voor bewegende objecten, anti-botsonderzoeksalarm met ultrasone detectie
Voorzien van energiesysteem: snel opladen bij laag verbruik, intelligente beheersing van stroomverbruik, hoogspanningsgenerator in slaapstand, oplaad- en voedingsschakelmodus



6. DX Röntgendiagnostische werkplek & beeldverwerkingssoftware

Beeldschermafmeting: 19 inch
Pixelmatrix: 1280 x 1024 pixels
Patiëntenbeheer: Handmatige registratie, automatische WORKLIST-opvraging
Beeldacquisitie: Automatische vensteraanpassing, Automatisch bijsnijden, Automatische overdracht
Beeldverwerking: Beeldcorrectie, Beeldomdraaien
Beobachtung: Vensterbreedte/-niveau aanpassing, Beeld omdraaien, Beeld roteren, Beeld schalen en herstellen
Medisch dossierrapport: Automatisch laden van patiëntinformatie
Filmprinten: Ondersteuning voor DICOM3.0 standaard laserprinter
DICOM-overdracht: Verstuur beelden naar elke PACS en werkstation die voldoet aan de DICOM 3.0-standaard
Realtime draadloze beeldoverdracht



7. Andere functies

Dosys controle modus
APR (Anatomisch geprogrammeerde radiografie) modus
Handmatig instellen van de belichtingsmodus
Mobiliteitsprestaties
Elektrisch ondersteunde aandrijving en heeft remsysteem
Ondersteunende schakelaar voor handmatige modus zonder stroom
Hellingondersteuningssysteem, maximale bewegingshelling: ≤8°
Botsingweerstand
Collimatorbeveiliging tegen aanrijding door mensen
Remfunctie bij aanrijding met bewegend object
Interactief systeem
Tijdsversnellingsopnamefunctie
Intercomsysteem
Dubbel-schermweergave, 19-inch hoofdbedieningstouchscreen, 7-inch collimator bedieningsinformatiescherm
Systeem voor afstandsbediende visuele observatie, uitgerust met 10-inch tabletpc met systeem voor afstandsbediening visuele monitoring (optioneel)
Innovatieve draadloze visuele opname- en radiografische oplossing (optioneel)
Innovatief draadloos spraakintercom systeem met hulpbijstand en beeldvormingsondersteuning buiten de afdeling (optioneel)
Energibeleidsysteem
Snel laadmodus
Batterijcapaciteit ≥336V, 12Ah
Volledige batterijlevensduur 30 km of 1200 belichtingen
Batterijstatusindicatie
Onafhankelijk bedieningssysteem voor krachtondersteuning en hoogfrequente generator belichtingsuitgang.
Intelligent energiebeheersysteem: computerslaapstand, hoogfrequente generator in slaapmodus.
Intelligente stroomomschakelfunctie: ondersteunt belichting tijdens het opladen.
Innovatieve stand-by slaapmodus, waarbij de batterij automatisch in een energiebesparende slaapstand gaat tijdens inactiviteit, zodat de stand-bytijd van de gehele installatie effectief met meer dan 30% wordt verlengd.
Betrouwbare en stabiele productprestaties en voordelen op het gebied van klantenservice
