-Model: HDR50

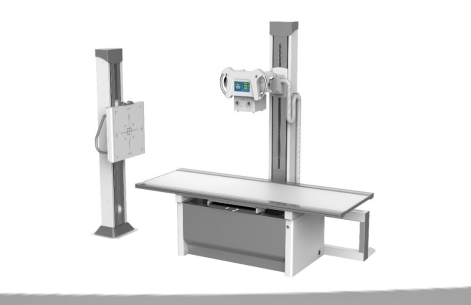

Konfigurace systému
HDR50 Digitální systém radiografie s vysokou frekvencí | |
Vysoká F frekvence H vysoký V napětí X -ray G enerátor |
YJO-IV |
Rentgen T ube A ssembly |
Made-in-China |
Kolimatér |
YJA-VM |
Digitální H detektor |
Čínská značka Iray |
DR strojový rám |
YJS-V |
Rentgenologie T schopný |
YJS -V |
Počítač a LCD |
DCSM1F/ML2002 |
Vysoká V napětí C schopný |
75kV (délka: 8 m) |
Mřížka (značka: JPI) |
100 cm a 180 cm vyrobeno v Koreji |

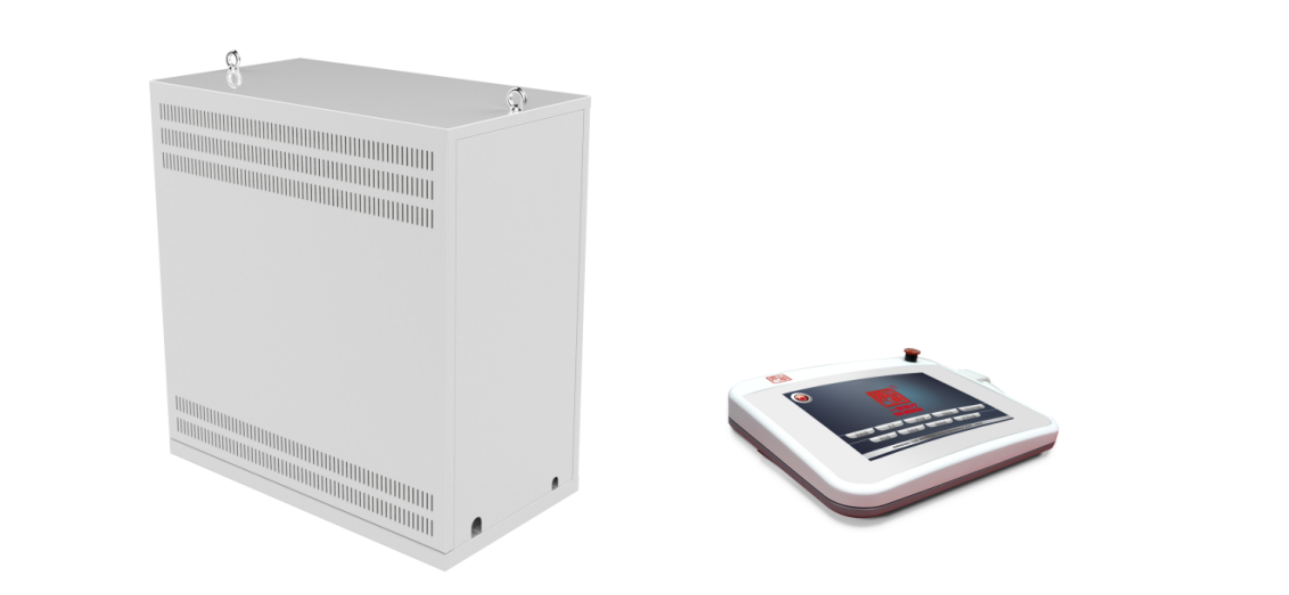

Vysokofrekvenční vysokonapěťový rentgenový generátor
YJO- ⅳ s ovládací konzolou | |
Výkon |
AC380V ± 38V |
Napětí rentgenového záření |
40 kV ~ 150 kV |
Proud rentgenového záření |
10 mA ~ 630 mA |
T ný |
2 ms ~ 6300 ms |
Povolený vnitřní odpor |
380 V: 0,5Ω |
Povolená frekvenční tolerance |
50 Hz/60 Hz ± 1 Hz |
Pracovní frekvence |
≥300kHz |
Focus |
0,6 mm/1,2 mm |
Otáčková rychlost |
2800ot/min |
Maximální napětí trubice |
150KV |
Malý ohnisko |
20KW |
Velké ohnisko |
50 kW |
Kolimátor M-38
Způsob nastavení |
Příručka |
Výkon |
24 VAC |
Vlastní filtrace |
1,2 mm Al |
Digitální detektor Rayence
Plocha skenování |
17 × 43 cm |
Prostorové R rozlišení |
ne méně než 3. 9lp/mm |
T celkem P pixel M matice |
3,328(h ) × 3,328(v ) |
Vzdálenost pixelů |
127 |
Obrázek P recenze T ný |
nevíce než 2s |
Rám DR stroje YJS-V
Rozsah horizontálního pohybu stolu |
≥250mm |
Rozsah vertikálního pohybu stolu |
≥825mm |
Rozměry desky stolu (délka × šířka × výška) |
2100 × 825 × 655 mm |
Režim provozu |
Manuální nebo elektronické |
NOSNOST |
Méně než 250 kg |
Počítač a LCD DCSM1F/ML2002 CPU |
≥2,8GHz |
Paměť |
≥4GB |
Kapacita disku |
≥500 GB |
Lékařský LCD |
23 palců |
Hlavní vlastnosti:
1 vysokofrekvenční generátor
1.1 Funkce: Digitální rentgenová radiografie, rentgenová filtrózní radiografie,
Radiografie s Bucky stojanem, ARP a AEC.
1.2 Jmenovitý elektrický výkon: 50 kW
1.3 Napětí na trubici: 40 kV až 150 kV
1.4 Proud trubice: 10 mA až 630 mA
1.5 Čas: 2 ms až 10 s
1.6 mAs: 0,1 mAs až 630 mAs
1.7 Pracovní frekvence: ≥400 kHz
1.8 Ovládací panel: LCD dotyková obrazovka
2 Rentgenová trubice
2.1 Maximální napětí na trubici: 150 kV
2.2 Ohnisko: malé ohnisko: 0,6 mm; velké ohnisko: 1,2 mm
2.3 Vstupní výkon anody: malé ohnisko 19 kW, velké ohnisko 50 kW
2.4 Cílový úhel: 12°
2.5 Otáčky anody: 2800 ot/min
2.6 Tepelná kapacita: 150 kHU

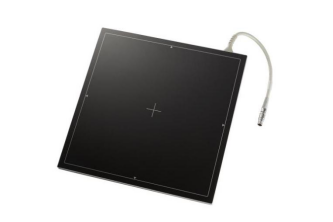

4 Rovinný detektor
3.1 GOS & Csl
3.2 Velikost: 35×43 cm (14×17 palců)
3.3 Pixel: 140 μm
3.4 Maticové rozlišení pixelů: 2560×3072
3.5 A/D převod: 16bit
4 Rentgenový stůl
4.1 Rozměry: 2100 mm × 825 mm × 655 mm (L x Š x V)
4.2 Horizontální rozsah pohybu: ≥250 mm;
4.3 Podélný rozsah pohybu: ≥825 mm;
4.4 Zámek desky stolu: Elektromagnetický zámek, brzdná síla ≥100 N, s nožním spínačem, flexibilní a pohodlný.
4.5 S elektrickým nebo manuálním ovládáním mechanického pohybu a automatickou funkcí sledování a zarovnání s rentgenovou lampou a detektorem.
4.7 Velikost mřížky: ≥15"×18"; Ohnisková vzdálenost mřížky: f0=100 cm; Poměr mřížky: r=10:1; Hustota mřížky: N=103 čar/inch

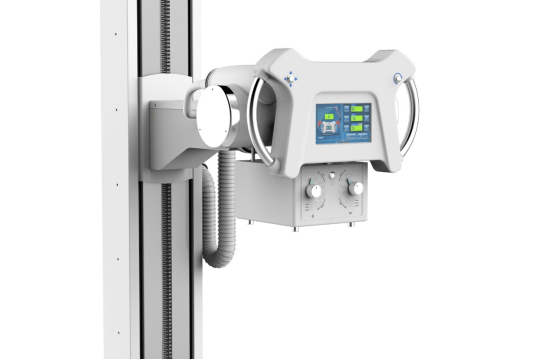

4.7 Sloupec s lampou
4.7.1 Bezpečná a pevná konstrukce
4.7.2 Rotace sloupce: ≥±180°
4.7.3 Rozsah pohybu podél stolu: ≥1575 mm, možnost zamykání v libovolném bodě
4.7.4 Pohyb trubice nahoru a dolů: 930 mm ± 10 mm, lze zajistit v libovolné poloze
4.7.5 Rotace trubice: ≥ ±180°
4.7.6 Maximální vzdálenost od ohniska trubice k filmu: ≥1200 mm.
5 Stojan Bucky
5.1 Rozsah pohybu nahoru a dolů: ≥1200 mm;
5.2 V maximální výšce je vzdálenost od středu kazety k podlaze ≥1500 mm;
5.3 Velikost mřížky: 18×18"; Ohnisková vzdálenost mřížky: f0=180 cm; Poměr mřížky: r=10:1; Hustota mřížky: N=103 čar/inch
6 Kolimátor: Praktický a pohodlný v ovládání, umožňuje nastavení obdélníkového pole pro expozici libovolné velikosti.
Seznam balení
Žádný. |
Názvy dílů |
Množství |
|
Výše uvedené |
1 |
Vysokočastotný generátor |
1 ks |
|
|
2 |
Ovládací panel |
1 ks |
|
|
3 |
Rentgenová trubka |
1 sada |
|
|
4 |
Kolimatér |
1 ks |
|
|
5 |
Rovinný detektor s programovým vybavením |
1 sada |
14*17 |
|
6 |
Bucky stojan |
1 ks |
|
|
7 |
Rentgenový stůl |
1 ks |
|
|
8 |
Pracovní stanice (počítač) |
1 sada |
-- |
|
9 |
Mřížka |
2 ks |
18"×18" |
JPI |
10 |
Vysokonapěťový kabel |
1 párek |
75kV |
|
